八達重工新款WYS70BL港口碼頭裝卸抓料機提高效率、降低成本
2020-02-18 14:42 來源：八達重工

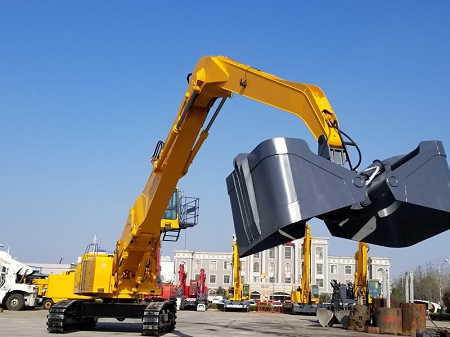

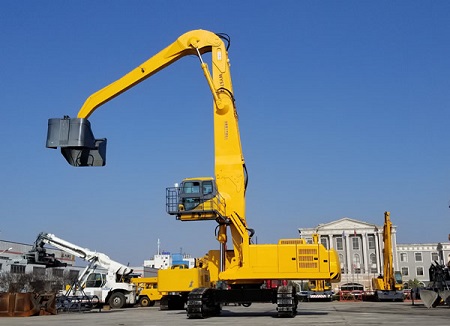

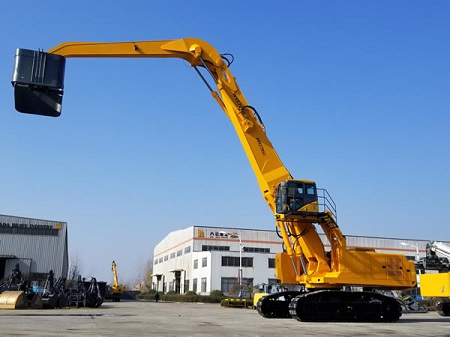

WYS70BL型“雙動力”液壓抓料機特點
主要液壓原件液壓系統均采用德國 Rexroth 產品；可分解 H 型下車，結構穩定，抗扭性高，使得整機工作更加穩定可靠；采用電力作為動力時，在運營成本上相比于同功率的柴油機可以節省近半運營成本；在無電力場所，可以使用柴油內燃機進行作業，方便轉場；“雙動力”抓料機節能環保、噪音低，是保護自然環境的最優選擇。
WYS70BL抓料機液壓系統部分
抓料機作業過程是以切削刃抓取物料，實現破料、抓料、提升回轉、卸料，再返回第二次抓取，抓完一段后、機械移位后，繼續抓取，為實現上述周期性作業動作要求，就需要以下組成部分：工作裝置、回轉機構、動力裝置、傳動裝置（液壓部分）、操縱裝置、行走裝置等。現通常按結構分為：回轉平臺、工作裝置、行走裝置。
1.1、回轉平臺：由回轉平臺、液壓傳動裝置、伺服操縱裝置、動力裝置、司機室、空調系統、電器系統等組成。
1.2、工作裝置由動臂、斗桿、抓斗、油缸等組成。
1.3、行走裝置由車架、支重輪、托鏈輪、導向輪、張緊裝置、履帶、行走機構、回轉接頭等組成。
二、液壓系統的組成
2.1、抓料機液壓系統的基本概念：
液壓系統的組成：動力元件、控制元件、執行元件、輔件。按泵類型分類：定量系統、變量系統
按閥類型分類：開式系統、閉式系統
按控制方式分類：恒功率系統、雙泵雙回路系統、總功率調節、分功率調節、中位、中位開心、中位閉心
2.2、抓料機作業過程
抓料機一個作業循環包括以下動作：
2.2.1、抓料通過回轉抓斗、回轉斗桿以及它們的復合動作，實現抓斗的破料、裝料。
2.2.2、滿斗回轉抓斗裝滿物料后，動臂提升、同時進行平臺回轉到卸料位置。
2.2.3、卸料平臺回轉到位后制動，由斗桿調節卸料半徑，抓斗翻轉卸料。
2.2.4.、回位抓斗卸料，轉臺反轉，動臂、斗桿配合，回到抓料位置。
全功率變量是指兩泵功率之和保持恒定，這主要是當執行單泵動作時，此泵可吸收另一不工作的液壓泵功率，充分發揮原動機功率。主要液壓元件選用德國 Rexroth（力士樂）液壓件。
-
